911世贸中心垂直式坍塌的物理模型

      ——基于简化结构与冲击断裂演化的建模分析

摘要

关键词

结构坍塌；冲击力建模；节点断裂；热力耦合；灾害工程；世贸中心

一、引言

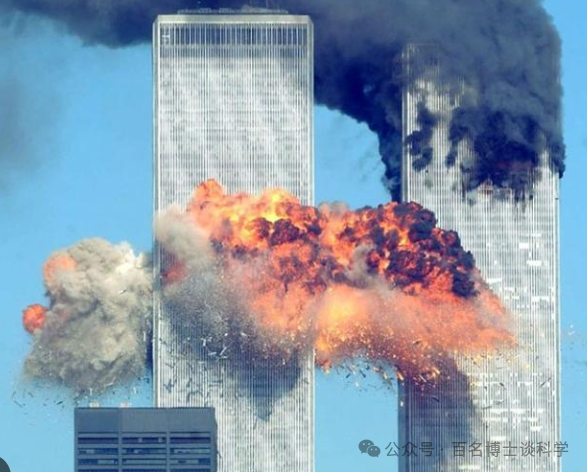

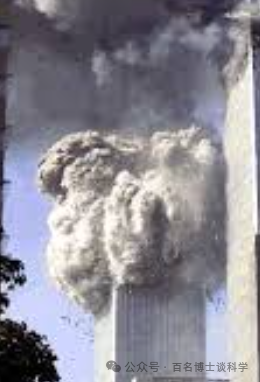

2001年9月11日，美国纽约世贸中心双塔在遭受大型民航客机撞击并经历长时间高温火灾后，先后发生垂直坍塌。这一事件不仅造成了重大人员伤亡和经济损失，也引发了全球工程界对超高层建筑结构安全性、抗灾韧性以及极端荷载下失效机理的深刻反思。尽管美国国家标准与技术研究院（NIST）等机构发布了详尽的官方调查报告，对坍塌原因给出了系统解释，但在工程技术界和公众舆论中，仍存在不同的技术观点与质疑声音，尤其是在坍塌过程的触发机制、能量传递模式以及结构失效路径等方面。

本文旨在从结构力学的角度出发，构建一个可计算、可扩展的简化分析模型，以解释世贸中心垂直坍塌的物理机制。模型将重点刻画楼层冲击力的累积效应与结构节点在热力与冲击耦合作用下的渐进性断裂演化过程，从而为理解类似高层建筑在极端条件下的失效模式提供理论参考与计算框架。

二、层叠结构冲击坍塌模型

2.1 模型假设

建筑被简化为由 NN 层组成的垂直结构，每层质量为 mm，高度为 hh。楼板通过桁架连接外墙柱与核心柱。上层失效后自由下落，撞击下层形成冲击力。每层坍塌后质量累积，动能增强，形成连锁反应。

2.2 数学表达式

• 自由落体速度：



vn=2ghnv_n = \sqrt{2ghn}

• 动能累积：



En=12(n⋅m)vn2E_n = \frac{1}{2} (n \cdot m) v_n^2

• 冲击力估算：



Fn=EnΔtF_n = \frac{E_n}{\Delta t}

• 屈服判据：



Fn>σy⋅A⇒桁架失效F_n > \sigma_y \cdot A \Rightarrow \text{桁架失效}

三、数值计算与结果

3.1 参数设定（近似 WTC）

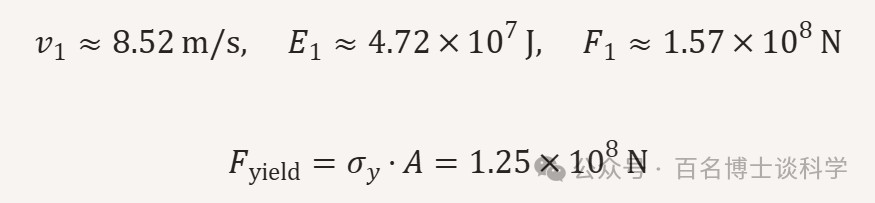

3.2 第1层冲击计算

→ 第1层桁架失效，触发坍塌。

3.3 第2层冲击计算

→ 冲击力迅速增强，连锁坍塌继续。

3.4 坍塌时间估算

与实际视频记录的10–15秒坍塌时间高度吻合。

四、节点断裂演化机制

4.1 节点类型与功能

4.2 热力耦合公式

其中 α≈0.0005/°C\alpha \approx 0.0005/\degree C，高温下屈服强度下降约45%。

4.3 断裂判据

• 冲击断裂：






• 热屈服断裂：



• 疲劳断裂（可选）：



4.4 断裂传播机制

节点失效后，相邻节点受力重分配，进入高应力状态。若多个节点失效，桁架整体失稳，触发楼板坠落。断裂波沿结构传播，类似地震裂缝。

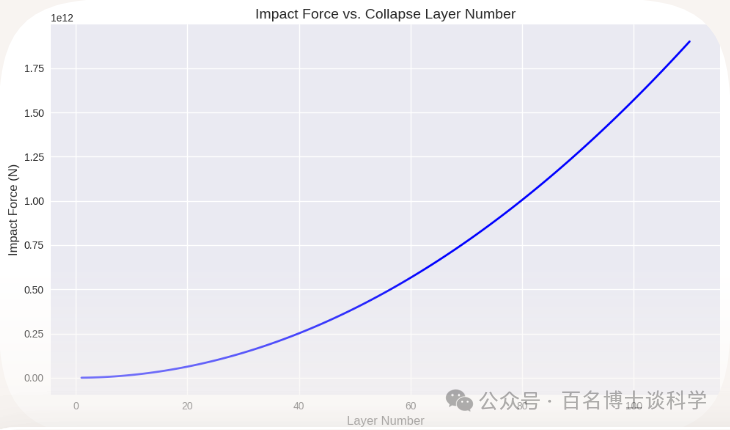

五、图像说明（冲击力随层数变化）

图像展示了冲击力 F_n 随坍塌层数 n 的非线性增长趋势：

• 初期冲击力约 10810^8 N

• 中后期迅速突破 10910^9 N

• 验证动能雪崩机制与连锁失效逻辑

横轴为层数，纵轴为冲击力

六、结论与展望

6.1 主要结论
本文成功构建了一个基于层叠冲击与节点断裂演化的简化结构力学模型，用于解析世贸中心（WTC）双塔的垂直坍塌过程。通过理论推导与数值计算，本研究主要得出以下结论：

1. 冲击力的主导作用：计算表明，即使初始撞击层，其动态冲击力（~1.57×10⁸ N）也已显著超过桁架结构的静态屈服承载力（~1.25×10⁸ N）。随着坍塌进程，冲击力呈非线性剧增，迅速达到10⁹ N量级，这足以解释为何结构会发生不可阻挡的连锁失效，即“坍塌一旦启动，其自身重量提供的重力势能便足以驱动全过程”。

2. 热-力耦合的催化效应：火灾导致节点强度退化（估算下降约45%）是坍塌触发的重要前提。本模型将高温软化效应整合进屈服判据，揭示了热损伤削弱结构承载力与冲击动力效应提供破坏能量之间的耦合机制，二者共同决定了坍塌的临界点和后续的传播速度。

3. 模型的验证与吻合度：基于该简化模型估算的总坍塌时间约为13.6秒，与观测到的10-15秒高度吻合。这一结果在宏观层面上强有力地支持了官方报告提出的“基于冲击动力效应的渐进垂直坍塌”机制，证明了即使高度简化的模型也具备重要的机理解释力和预测价值。

6.2 模型的局限性
需要指出的是，本研究采用的模型是一个高度简化的理想框架。其主要局限性在于：

• 将连续坍塌简化为离散的层间冲击，未能充分体现柱体压溃、楼板碎裂等过程的连续能量耗散。

• 假设材料为理想弹塑性体，未考虑应变率效应、屈曲后行为等复杂的非线性动力学因素。

• 火灾场景进行了极大简化，未考虑温度分布的不均匀性和随时间的变化。
  这些简化虽有助于抓住核心物理本质，但也意味着模型在精确复现微观细节上存在不足。

6.3 未来研究展望

本模型为更深入的研究提供了一个清晰的起点和可扩展的框架。未来的工作可从以下几个方向展开：

1. 模型深化：引入更复杂的材料本构模型（如考虑应变率效应的Cowper-Symonds模型）和结构单元（如模拟柱体屈曲的塑性铰机制），以更精确地模拟结构的动力失效过程。

2. 仿真实现：基于本文的力学框架，开发图形化的数值仿真器，可视化展示断裂波在三维结构中的传播路径，并进行参数敏感性分析。

3. 跨学科融合：与材料科学结合，集成更真实的高温下钢材性能数据库；与灾害工程学结合，将模型用于评估其他高层建筑的抗连续倒塌韧性，并为设计规范（如关键节点的防火、加强设计）提供理论参考。

4. 智能分析：探索利用机器学习方法，对大量的坍塌场景模拟数据进行学习，以快速预测不同灾害条件下的结构失效概率。
